Dimension Tool ( CorelDraw X3 )

Dimension Tool
Ada 5 macam dimension tool yang termasuk dalam kelompok Dimension Tool ini, yaitu Auto Dimension, Vertical Dimension, Horizontal Dimension, Slanted Dimension, dan Angular Dimension.
  • Auto Dimension : adalah tool untuk mengetahui besaran panjang atau tinggi, atau juga jarak horizontal maupun vertikal antara dua titik, baik dalam satu kurva ataupun antara kurva satu dengan yang lain.
  • Vertical Dimension : adalah tool untuk mengetahui besaran tinggi atau jarak vertikal antara dua titik.
  • Horizontal Dimension : adalah tool untuk mengetahui besaran panjang atau jarak horizontal antara dua titik.
  • Angular Dimension : adalah tool untuk mengetahui besaran sudut yang terbentuk oleh dua segmen garis.
Untuk mengaktifkan tool Dimension ini langkah-langkahnya adalah :

  1. Klik dan tahan pada Freehand Tool yang ada pada toolbox (jangan tekan F5) sehingga muncul curve flyout.
  2. Pilih (klik) Dimension Tool.

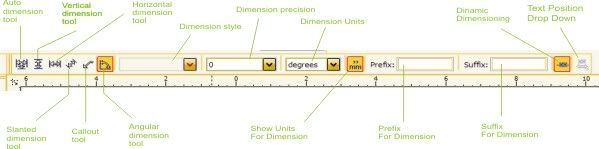

Bila Dimension ini telah kita aktifkan, maka property bar akan menampilkan pilihan-pilihan untuk Dimension Tool ini, yang terdiri atas (dari kiri ke kanan) :

  • Jenis Dimension Tool yang akan digunakan (Auto, Vertical, Horizontal, Slanted, Call out dan Angular). Pilihan berikutnya yang muncul (kecuali kita memilih Call Out) adalah :
  • Dimension Style : berisi menu drop down yang menampilkan pilihan style dimensi yang akan kita gunakan. Pilihannya adalah : Decimal, Fractional (pecahan), US Engineering dan US Architectural. Dari pilihan-pilihan ini biasanya digunakan Decimal atau Fractional. Sedangkan kedua pilihan lainnya hanya digunakan untuk kepentingan-kepentingan di bidang tertentu saja (arsitektur dan engineering). Pilihan Dimension Style ini tidak aktif apabila dimension tool yang kita gunakan adalah Angular Dimension.
  • Dimension Precision : untuk menentukan tingkat ketelitian dari hasil pengukuran, misalnya sampai tiga digit di belakang koma, seperseratusan, dst.
  • Dimension Units : untuk menentukan satuan pengukuran yang kita gunakan, misalnya milimeter (mm), centimeter (cm), dst.
  • Icon Show Dimension Units : ini adalah sebuah icon berlambang “mm” dengan tanda dua kutip di atasnya. Bila icon ini aktif (background-nya berwarna terang), maka satuan yang kita gunakan akan tercantum pada penulisan hasil pengukurannya. Cukup klik pada icon tersebut untuk mengaktifkan atau menonaktifkannya.
  • Prefix dan Suffix For Dimension : untuk menambahkan karakter (keterangan) di depan atau dibelakang penulisan hasil pengukuran.
  • Icon Dynamic Dimensioning : untuk mengaktifkan atau menonaktifkan pilihan-pilihan seperti tersebut di atas.
  • Text Position Drop Down : berupa pilihan dalam menu drop down yang berisi pilihan penempatan atas penulisan hasil pengukuran pada garis dimensi.
CorelDraw
Fungsi dan cara menggunakan Dimension Tool
Sebagai Illustrasi dan untuk lebih memahami fungsi dan penggunaannya, gambarlah sebuah segitiga siku-siku dengan ukuran sembarang. Beri tanda berupa karakter a, b dan c pada setiap titik sudut pembentuk segitiga tersebut seperti contoh berikut : CorelDraw
Misalkan kita ingin mengetahui besaran tinggi “ab”, panjang “bc” dan garis miring “ac” serta besaran sudut “a”. Yang kita lakukan adalah:
  • Pertama, aktifkan dulu tool Dimension tool.
  • Di sini kita tetapkan pilihan-pilihan pada property bar sbb :
  • Untuk mengetahui tinggi “ab”. Caranya adalah :
    1. Dimension Style : Decimal
    2. Dimension Precision : 0.0
    3. Dimension Unit : mm (Kecuali nanti untuk Angular kita pilih Degrees)
    4. Show Units For Dimension kita aktifkan
    5. Sementara kosongkan saja Prefix dan Suffix for Dimension
    6. Dynamic Dimensioning kita biarkan aktif
    7. Text Position Drop Down sementara biarkan saja mengikuti default-nya Corel.
    8. Pilih Vertical Dimension Tool. Cursor akan berubah menjadi tanda “+” dengan panah atas bawah di kanan bawahnya.
    9. Arahkan kursor pada titik ujung segitiga di titik a sehingga muncul kotak kecil dan tulisan “node” berwarna biru.
    10. Klik pada kotak kecil tersebut. Sampai di sini jika kita menggerakkan mouse ke suatu arah, maka akan muncul garis vertikal dan dua garis horizontal di atas dan di bawahnya. Garis-garis ini akan berubah bentuk dan mengiktui pergerakan kursor. Jika ini tidak terjadi, ulangi klik pada kotak kecil tadi.
    11. Arahkan kursor pada titik b hingga muncul lagi kotak kecil dan tulisan node berwarna biru. Klik pada kotak kecil tersebut.
Arahkan kursor ke samping kiri garis “ab” dari segitiga. Akan muncul garis-garis vertikal dan horizontal yang saling tegak lurus. Arahkan tanda “+” pada kursor ke tengah-tengah garis yang vertikal dan klik di sana. Bila dimensi unit tidak tertulis, maka aktifkan icon Show Dimension Units (ikon dengan lambang “mm”). Maka hasilnya akan seperti gambar berikut :  CorelDraw
Catatan : besaran-besaran yang dihasilkan pada illustrasi ini tergantung dari dimensi segi tiga yang kita gambar.
  • Untuk mengetahui panjang “bc”. Caranya adalah :

1.       Pilih Horizontal Dimension Tool. Cursor akan berubah menjadi tanda “+” dengan panah kiri kanan di kanan bawahnya.

2.       Arahkan kursor pada titik ujung segitiga di titik b sehingga muncul kotak kecil dan tulisan “node” berwarna biru.

3.       Klik pada kotak kecil tersebut. Sampai di sini jika kita menggerakkan mouse ke suatu arah, maka akan muncul satu garis horizontal dan dua garis vertikal di kiri dan kanannya. Garis-garis ini akan berubah bentuk dan mengiktui pergerakan kursor. Jika ini tidak terjadi, ulangi klik pada kotak kecil tadi.

4.       Arahkan kursor pada titik c hingga muncul lagi kotak kecil dan tulisan “node” berwarna biru. Klik pada kotak kecil tersebut.

5.       Arahkan kursor ke bawah garis “bc” dari segitiga. Akan muncul garis-garis vertikal dan horizontal yang saling tegak lurus. Arahkan tanda “+” pada kursor ke tengah-tengah garis yang horizontal dan klik di sana. Bila dimensi unit tidak tertulis, maka aktifkan icon

Show Dimension Units (ikon dengan lambang “mm”). Maka hasilnya akan seperti gambar berikut : CorelDraw
  • Untuk mengetahui panjang garis miring “ac”. Caranya adalah :

1.       Pilih Slanted Dimension Tool. Cursor akan berubah menjadi tanda “+” dengan panah miring atas bawah di kanan bawahnya.

2.       Arahkan kursor pada titik ujung segitiga di titik a sehingga muncul kotak kecil dan tulisan “node” berwarna biru.

3.       Klik pada kotak kecil tersebut. Sampai di sini jika kita menggerakkan mouse ke suatu arah, maka akan muncul garis-garis miring yang saling tegak lurus. Garis-garis ini akan berubah bentuk dan mengiktui pergerakan kursor. Jika ini tidak terjadi, ulangi klik pada kotak kecil tadi.

4.       Arahkan kursor pada titik c hingga muncul lagi kotak kecil dan tulisan node berwarna biru. Klik pada kotak kecil tersebut.

5.       Arahkan kursor ke samping kanan garis “bc” dari segitiga. Akan muncul garis-garis miring yang saling tegak lurus. Arahkan tanda “+” pada kursor ke tengah-tengah garis miring yang sejajar garis “ac” dan klik di sana. Bila dimensi unit tidak tertulis, maka aktifkan icon Show Dimension Units (ikon dengan lambang “mm”). Maka hasilnya akan seperti gambar berikut : CorelDraw
  • Untuk mengetahui besaran sudut titik “a”. Caranya adalah :

1.       Pilih Angular Dimension Tool. Cursor akan berubah menjadi tanda “+” dengan panah miring atas bawah di kanan bawahnya.

2.       Arahkan kursor pada titik ujung segitiga di titik a sehingga muncul kotak kecil dan tulisan “node” berwarna biru.

3.       Klik pada kotak kecil tersebut. Sampai di sini jika kita menggerakkan mouse ke suatu arah, maka akan muncul satu garis lurs. Garis ini akan mengiktui pergerakan kursor. Jika ini tidak terjadi, ulangi klik pada kotak kecil tadi.

4.       Arahkan kursor pada titik b hingga muncul lagi kotak kecil dan tulisan node berwarna biru. Klik pada kotak kecil tersebut. Dari sini akan muncul dua garis lurus yang saling membentuk sudut, dimana garis yang satu melekat pada sisi ab dari segitiga, dengan garis setengah lingkaran di mulut sudut-nya.

5.       Arahkan kursor pada titik c hingga muncul lagi kotak kecil dan tulisan node berwarna biru. Klik pada kotak kecil tersebut. Ada dua garis yang masing-masing melekat pada sisi “ab” dan “ac” dari segitiga, tetapi ujung kedua garis dan setengah lingkaran di mulutnya akan mengikuti pergerakan mouse.

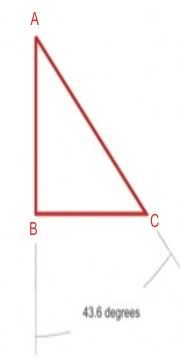

6.       Arahkan kursor mengikuti mulut sudut “a” sehingga garis setengah lingkaran berada di luar sisi segitiga. Arahkan tanda “+” pada kursor ke tengah-tengah setengah lingkaran dan klik di sana. Bila dimensi unit tidak tertulis, maka aktifkan icon Show Dimension Units (ikon dengan lambang “mm”). Maka hasilnya akan seperti gambar berikut : CorelDraw

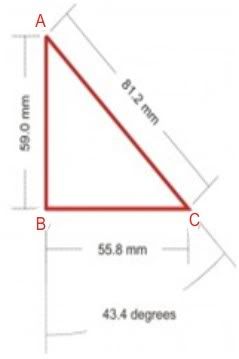

7.       Bila pengukuran dimensi-dimensi tersebut seluruhnya kita lakukan pada segi tiga yang sama, maka hasilnya adalah : CorelDraw
Tips :

  • Jika dirasakan teks yang menunjukkan besaran dan satuan dimensi ukuran font-nya terlalu besar (atau terlalu kecil), ganti kursor menjadi pick tool (klik gambar panah putih pada tool box), lalu klik pada sembarang area kosong pada bidang gambar, kemudian klik pada text tersebut hingga property bar menampilkan text property, lalu gantilah ukuran atau jenis font-nya.
  • Untuk mengatur ketebalan, gaya, dan model ujung garis penunjuk dimensi, ini dilakukan di luar dan sebelum mengaktifkan Dimension Tool. Yaitu dengan cara mengubah default outline yang diberikan oleh Corel menjadi seperti yang kita mau (nilai-nilai default bisa dikembalikan lagi setelah selesai dengan Dimension Tool, juga dengan cara yang sama). Ini pun berlaku untuk Text.

Seperti disebutkan di awal, Dimension Tool ini dapat dilakukan untuk mengukur jarak antar dua titik, atau antar dua kurva baik secara vertikal maupun horizontal serta untuk mengukur besaran sudut yang dibentuk oleh dua titik, dua garis ataupun dua kurva.

Selamat belajar!!!
